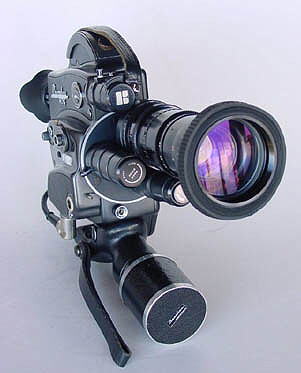

Die 16mm Reflexkamera BEAULIEU APZ (AutomatikPowerZoom) |
|
|
|
Die R16 APZ ist eine der berühmten R16 Kameras des französischen Herstellers Beaulieu. |
|
|
|
|
|
Sie verfügt über Blendenautomatik und elektrischen Zoomantrieb und weicht hierdurch von den meisten R16 Modellen ab. Sie verfügt über den -von den Beaulieu Kameras der Super-8 Familie bekannten- Knopf für die Einstellautomatik. Das bedeutet, daß auf Knopfdruck die Optik auf die größte Brennweite und die Blende auf den vollen Öffnungswert fährt und dort bleibt, solange man den Knopf gedrückt hält. So wird das Scharfstellen sehr erleichtert. Das Objektiv ist trotzdem auswechselbar und verfügt über den üblichen C-Mount Anschluß. Eventuelle Wechselobjektive müssen allerdings schlank sein, denn die Stellmotoren sind fest montiert. Größer als 55mm darf also der Durchmesser über 80mm Länge nicht sein. Die Optik ist eines jener berühmten, sehr kompakten Angenieux Objektive 4x17..entsprechend 17-68 mm, das mit einem aufschraubbaren Retro-Zoom mit Faktor 0,7 den Zoombereich auf ca. 11,9-47,6 mm verändert. Das obere Bild zeigt die Kamera mit dem aufgesetzten Retro-Zoom, daß untere Bild die kompakte normale Optik. Es gibt auch die Optik Angenieux 10 x 12 maßgeschneidert zu dieser Kamera, die dann etwa den obengezeigten Anblick bietet. Der Zoom-Antrieb läßt sich in der Geschwindigkeit verändern und auch abschalten. Ebenso ist die Blendenautomatik abschaltbar und man kann dann nach Schleppzeiger im Sucher einstellen, wie es bei der R16 gebräuchlich ist. Die Stromversorgung für den Belichtungsmesser und die Blendensteuerung übernimmt bei der R16 APZ die Hauptbatterie. Die übrige Ausstattung entspricht der normalen R16. Es werden 30 Meter Tageslichtspulen verwendet. Sie kann mit der 60 Meter Aufsatzkassette aber auch diese größeren Spulen verarbeiten. Die exotischen Filtergewinde machen die Anschaffung eines teuren Adapters erforderlich, um vorhandene Zubehörteile verwenden zu können. |
|

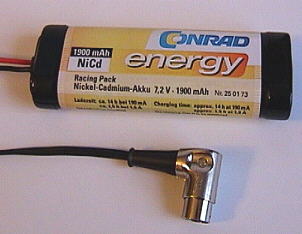

Die Stromversorgung ist bekanntlich bei den Beaulieu-Kameras etwas "Besonderes". Um nicht ausschließlich auf den Handgriffakku angewiesen zu sein, habe ich einen preisgünstigen 7,2 V-Powerpack angepaßt, der auch an kalten Tagen für reichlich Stromvorrat (aus der warmen Jackentasche) sorgt. Mit dem vorhandenen leistungsstarken Impulslader läßt sich der hochstromfähige und recht kostengünstige NC-Akkupack problemlos auf Leistung halten. Das Herstellen einer Mittelanzapfung für die 3,6 Volt bereitet keine Schwierigkeiten und so sind die Kamerafunktionen völlig dem Betrieb mit Handgriffakku gleich. Der am konfektionierten Akkupack vorhandene Tamya-Stecker wird für den Lader-Anschluß verwendet.
In den Handgriff kommt dann -um Gewicht zu sparen- ein Akku-Leergehäuse |
|
.
Den bekannten Kunstlicht Farb-Umkehrfilm Kodachrome 40 gibt es auch für den 16mm Film auf Tageslichtspule. Sehr beliebt ist der Tageslicht Farb-Umkehrfilm Kodachrom 25, der aber nur noch in Restbeständen lieferbar ist. Daneben gibt es Negativ-Farbfilme und Schwarz/Weiß Filme in großer Zahl. Für den Bezug von Filmen kommen in Betracht: u.a.m. |
|
. Die 16mm Reflexkamera BEAULIEU R16 ET (ElectricTurret) |
|

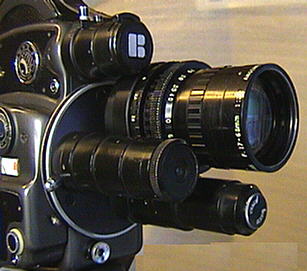

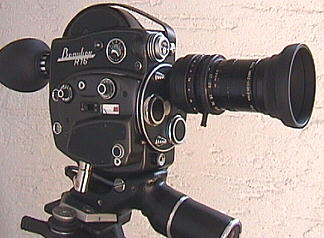

Die R16 ET ist die Beaulieu R16-Ausführung mit Objektivrevolver, Spiegelreflexsucher mit electr.TTL Belichtungsmesser, ohne die 60 Meter Option. Hier ist sie mit dem ANGENIEUX Zoom 17-68 bestückt. |
|

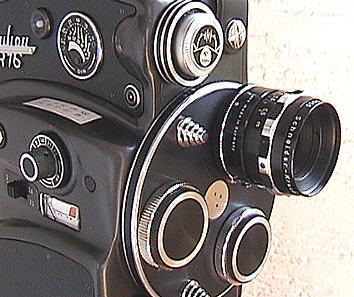

Mit den hervorragenden Festbrennweiten -hier das Cine-Xenar 1,4/25mm von SCHNEIDER KREUZNACH wird die Kamera sehr kompakt. Einer der einfachen Zwischenringe genügt, um mit dieser Optik im Abstand von etwa einer Spanne im Nahbereich zu filmen. |
|
Ein Satz der berühmten Schneider-Optiken -vom Weitwinkel XENON bis zum Tele-XENAR läßt das Herz des Schärfe-Fanatikers höher schlagen. |
|
Mit einem C-Mount Adapter sind die hervorragenden Makro-Objektive der KB-Fotokamera adaptierbar. Große Tele-Brennweiten sind allerdings mit Vorsicht -besser gesagt, mit Objektivstütze- zu handhaben. Die Bildwirkung ist überwältigend. Aber: ein Stativ ist unverzichtbar. |
|

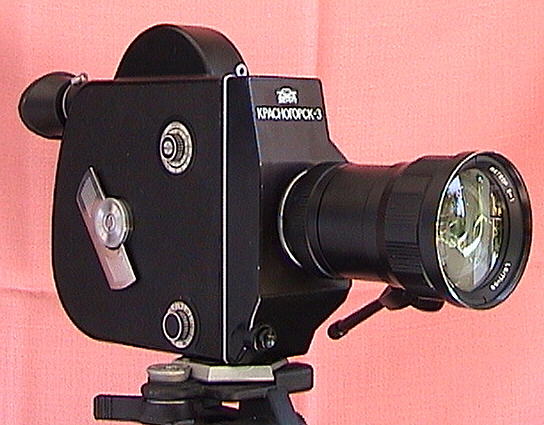

Die 16 mm Filmkamera - Krasnogorsk 3 |
|
für 30 Meter Tageslichtspulen |
|
eine solide Kamera aus Ganzmetall |
|
|
|
mit rotierendem Spiegelverschluß; |
|
mit Federwerksmotor; |
|
mit TTL-Belichtungsmessung; |
|
mit handverstellbarem Zoomobjektiv 1,9/ 17-69mm; |
|
Objektivfassung M42; |
|
8 - 48 Bilder/s + Einzelbild. |
Bleischwer und grundsolide.
Eine feine Besonderheit der Krasnogorsk 3 ist die Objektivfassung M42 x 1 mit dem exakt gleichen Auflagemaß, wie es bei Kleinbildkameras mit M42 üblich ist. Deshalb passen die Fotooptiken mit dem Anschluß M42 und sind, wenn sie sich auf manuelle Blendenbetätigung einstellen lassen, hervorragend zum Filmen zu verwenden. Mein 50mm PENTAX SMC Makro-Takumar paßt wie angegossen und liefert Makroaufnahmen, wie sie kaum besser möglich sind. Da nur das Kernbild verwendet wird, ist die Abbildungsgröße etwa im Faktor 3,4 größer als bei der gleichen Filmobjektiv-Brennweite. Die Naheinstellmöglichkeiten sind fabelhaft. (siehe unten)

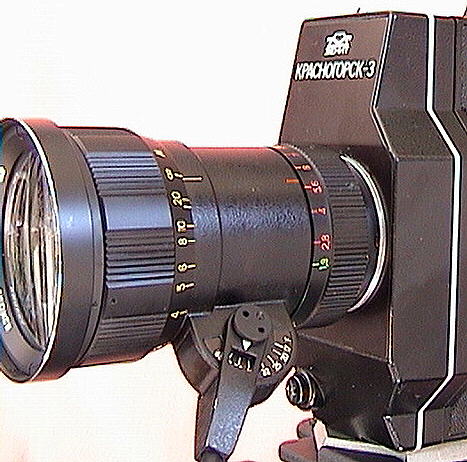

Das Original Zoom-Objektiv METEOR 1,9/17-69mm ist ein Schiebezoom mit Zahnstangenbetätigung über Schwenkhebel (mit Verlängerungsstange). Es liefert eine gute Abbildungsqualität und läßt die Einstellung bis auf 2 Meter Mindestabstand zu. Eine Vorsatzlinse +2 Dioptrien wird mitgeliefert und halbiert den Mindestabstand auf 1 Meter. Kleinste Blende ist 22. Das Filtergewinde hat die Größe ES 77. Die Krasnogorsk 3 verzichtet auf Motorzoom ebenso wie auf verstellbare Sektorenblende und Rückwickeleinrichtung. Sie ist die robuste Gebrauchskamera ganz ohne Firlefanz. Elektrisch versorgt ist nur der Belichtungsmesser. Schließlich gibts in der Taiga nur wenige Batterieläden oder gar Steckdosen. In den USA und anderswo wird sie vielfach in Filmakademien eingesetzt. Für zarte Händchen ist sie allerdings kaum geeignet, denn ihre starke Antriebsfeder will erst mal aufgezogen sein. Dann läuft sie aber auch brav etwa 25 Sekunden. Auch das Gewicht von 3,1 Kg (Netto) stellt gewisse Anforderungen an den K-3 Filmer

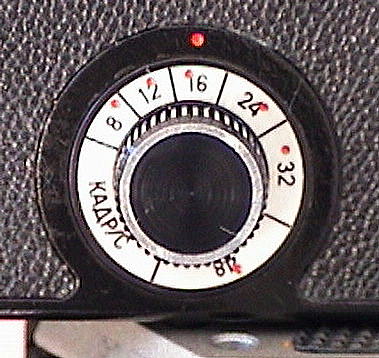

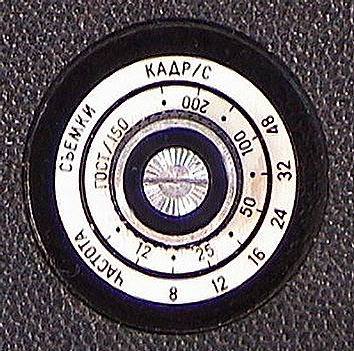

Die Einstellscheibe für die Bildfrequenzen.
Es lassen sich auch Zwischenwerte einstellen z.B. 18 B/s. für Besitzer des Projektors BAUER P6 mit umschaltbarer Drei / Zweiflügelblende eine überlegenswerte Alternative zum 24er Gang
Die Einzelbildschaltung erfolgt über Drahtauslöseranschluß an der Kamera-Rückseite.
HINWEIS:
Die Bedienungsanleitung fordert dazu auf, bei Einzelbildaufnahmen das Objektiv zwischen den Aufnahmen abzudecken. Der Grund: Der Spiegelumlaufverschluß ist nicht absolut lichtdicht. Dies könnte zu Verschleierung von Bildern führen. Dies gilt natürlich dann auch für die Stillstandsphasen bei normalen Filmaufnahmen, wenn die Szenen nicht geschnitten werden sollen.
Die Einstellscheibe des Belichtungsmessers:
verfügt über einen zentral angeordneten Ein-Aus Schalter. Die Bildfrequenz ist der Filmempfindlichkeit gegenüberzustellen. Durch die Innenmessung werden Filterkorrekturen berücksichtigt.
Zur Verwendung der Kunstlicht-Filmsorten ist bekanntlich das Filter R12 erforderlich.
Da es im Filtersortiment des Kamera-Zubehörs nicht enthalten ist, habe ich mir aus einer vorhandenen Filterfassung und dem ebenfalls vorhandenen R12 der Beaulieu 7008 ein Provisorium gebaut, das im nebenstehenden Bild zu sehen ist. Das Filter ist selbstverständlich auch weiterhin an der 7008 verwendbar.
Ein oft hochgespieltes Problemchen.....eigentlich ganz harmlos!

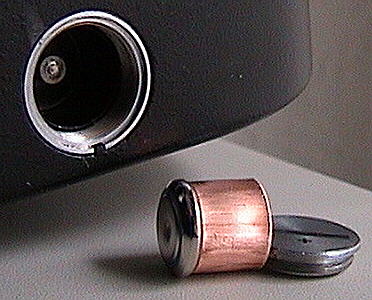

Die Stromversorgung des Belichtungsmessers ist auf 1,35 Volt ausgelegt. Die ursprünglich verwendete russische Batterie ist in westlichen Ländern leider nicht erhältlich. Die ersatzweise verwendbare Quecksilberbatterie PX625 mit 1,35 Volt ist nach dem Herstellungsverbot in Deutschland nur durch sehr kostentreibende Importe im Film-Zubehörhandel erhältlich. Sie paßt mit einem Adapter in Form einer Hülse aus 1mm dickem Kupferblech mit Innen- Durchmesser 13,5 und 11,5 mm Länge in die Batteriekammer der Krasnogorsk-3.
Auch gut verwendbar ist die viel preisgünstigere Hörgerätebatterie ZA 675 mit 1,4 Volt. Hierfür ist allerdings eine angepasste Adapterhülse aus Bronze oder Messing erforderlich. Maße: Außendurchmesser = 15mm; Innendurchmesser = 8mm; Länge = 15mm; Eine Seite ausgedreht auf Durchmesser 12mm - 5mm tief;
Handelsübliche, mit der PX 625 maßgleiche Batterien mit 1,5 Volt sollten tunlichst vermieden werden. Gefahr von Fehlbelichtungen durch Überspannung !!
Batterien für den Belichtungsmesser
der Krasnogorsk 3
1 Stück a.1,35 Volt / 180mAh (15,5 x 5,9mm)......lieferbar bis auf weiteres bei: Wittner-Kinotechnik Hamburg
Hersteller:
Type
Duracell
PX625A
Energizer
EPX 625
KODAK
KX625
VARTA
V625PX
.
.
Ausweichtypen: im Falle von Beschaffungsproblemen
Renata Zink Luft
ZA 675 ....Conrad 614092-11 DM 9,90 (Sept. 2001)
1,4 V / 600mA Durchmesser 11,6 x Dicke 5,4mm. Anpassung siehe oben.
Zink-Luft Batterie (neue Type)
MRB 625
1,35 Volt 10 Jahre lagerfähig.....lieferbar bei: Brenner Fotoversand 92637 WEIDEN Tel. 0961-67060-0 http://www.brenner-fotoversand.de Bestell Nr. 220502 DM 16,95 (Sept. 2001)
Das Makroobjektiv der Kleinbildkamera macht die Krasnogorsk 3 zur Nahaufnahme-Spezialistin.

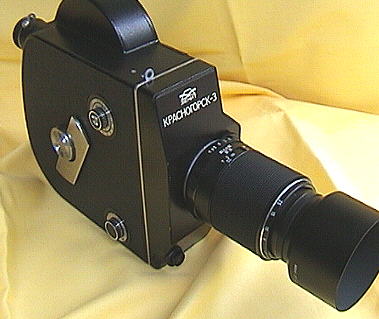

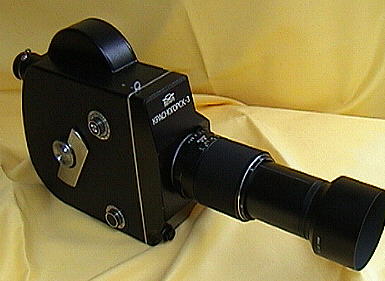

Hier ist die Kamera mit dem PENTAX SMC Makro-TAKUMAR 4 / 100 bestückt.
Das gleiche Objektiv wie im vorherigen Bild..jedoch voll ausgefahren und (wie oben) mit der zugehörigen Metall-Streulichtblende bestückt.
Dieses auf höchste Abbildungsleistung berechnete Objektiv erlaubt Nahaufnahmen mit großem Abbildungsmaßstab und ausreichendem Objektabstand, um z.B. die Fluchtdistanz von Insekten auf Blüten zu berücksichtigen.

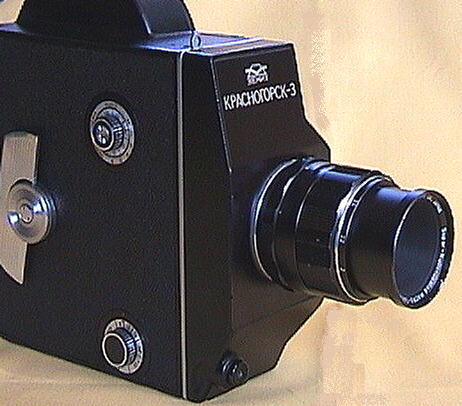

Hier das ausgezeichnete PENTAX SMC Makro-Takumar 4/50

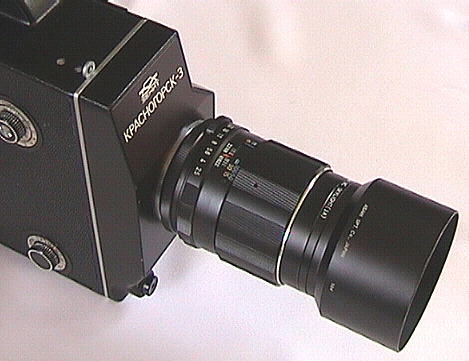

Auch die längeren Foto-Brennweiten wie das sehr lichtstarke PENTAX SMC Takumar 2,5/135mm sind sowohl in normalen Einsatz als auch in Kombination mit dem Balgengerät sehr gut verwendbar. Es versteht sich von selbst, daß dabei ein sehr solides Stativ vonnöten ist. Zum Beispiel liefert eine 135mm Brennweite wie die hier gezeigte, an der 16mm Filmkamera eine Abbildungsgröße wie ein Objektiv mit 450 mm Brennweite an der KB-Fotokamera.
Adapter sind nicht erforderlich! Diese Optiken passen ebenso gut wie das Originalobjektiv.
Neben den oben gezeigten Objektiven gibt es eine Reihe von gut an der Krasnogorsk verwendbaren Foto-Objektiven. Es gibt auch Adapter für die Verwendung von Arri-Filmoptik sowie für Nikon und andere Fotooptik. Allerdings gibt es die Krasnogorsk 3 auch mit einer Objektiv-Bajonettfassung, die solche Wechselspielchen nicht erlaubt, weil es dazu passende Optiken kaum gibt.
.
.XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
.
|
. 16mm-Film...einige Daten: Filmmaterial mit einer Breite von 16mm. |
|
Bildfeldgröße bei Aufnahme Breite x Höhe: 10,3 x 7,5mm. |
|
Bildseitenverhältnis 1,37:1. |
|
Im Fernsehen übertragenes Bildfeld 9,35 x 7mm. |
|
Einseitig oder zweiseitig perforiert mit einem Perforationsloch pro Filmbild. |
|
Bei einseitig perforierten Filmen ist eine Lichtton- oder eine Magnettonspur möglich. |
.
.
Der 16mm Film hat eine Perforationsteilung von 0,3 Zoll = 7,62 mm
Somit entfallen auf einen Filmmeter 131,23 Bilder
Die Tonspurlage ist aus nebenstehendem Bild ersichtlich.
Haupt-Tonspur = 2,4mm breit,
Ausgleichsspur = 0,8mm breit.
|
. Die Krasnogorsk 3 wird mit einem üppigen Zubehörset geliefert | |
|
Vorsatzlinse ES 77 |
+ 2 Dioptrien (in solider Metallfassung) |
|
UV Sperrfilter ES 77 |
1 x (in solider Metallfassung und Schraubausführung) |
|
ND Filter (Graufilter) ES 77 |
4 x (in solider Metallfassung und Schraubausführung) |
|
Gelbfilter leicht ES 77 (für S/W - Aufnahmen) |
1,4 x (in solider Metallfassung und Schraubausführung) |
|
Gelbfilter kräftig ES 77 (für S/W - Aufnahmen) |
2 x (in solider Metallfassung und Schraubausführung) |
|
Objektivdeckel ES 77 |
Kunststoff schwarz (in Schraubausführung) |
|
Gegenlichtblende ES 77 |
Kunststoff schwarz (in Schraubausführung) |
|
Handgriff |
mit Aufnahme für Schulterstütze und Handschlaufe |
|
Schulterstütze |
mit verstellbarer Ausladung |
|
Handschlaufe |
mit Schraubanschluß an Schulterstütze |
|
Verlängerungshebel |
für die Zoombetätigung |
|
Abdeckkappe für die Objektiv-Hinterlinse |
(für die sichere Aufbewahrung der Optik bei Verwendung anderer Objektive) |
|
Drahtauslöser |
(für Einzelbild- oder Stativaufnahmen) |
|
Leerspulen |
3 Stück |
|
Okularmuscheln |
1 runde, eine mit Seitenlichtschutz |
|
1 Stück 16mm Film |
zum Üben des Filmeinlegens! |
|
1 Kamerakoffer mit Hand- und Schulterriemen |
Leder schwarz |
